什么是精密龍門銑床工件坐標

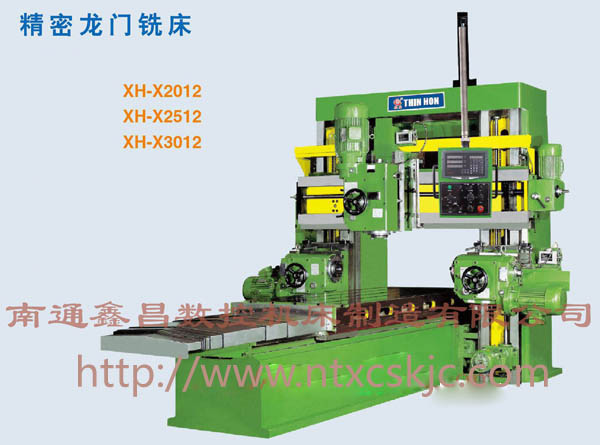

    我們常用的精密龍門銑床主要由門式框架、電氣控制系統以及床身工作臺組成，。門式框架有立柱以及頂梁構成的，中間設有一個橫梁。橫梁可以沿著導軌做升降的運動。橫梁上安裝有1-2個的主軸銑頭，可以沿著橫梁導軌做橫向的運動。兩個立柱上又安裝了一個水平銑頭，每個銑頭都可以單獨運轉。

  一、精密龍門銑床安裝方法介紹：

  1、安裝地基：銑床工作精度與安裝地基的結構剛度有密切關系，地基建筑不良，在受到負荷后產生變型，會嚴重地?fù)p害機床精度，準備安裝基礎必須考慮到土壤情況以及溫度變化，地下水等影響，修筑安裝地基應按地基圖進行。采用標號為100～150號混凝土，安裝地基螺釘?shù)目滓舫?。挖土深度決定于土壤的承載能力，地基圖規定的是小深度?；A(chǔ)表面應平坦，安裝刨銑床必須在混凝土完全干固后進行。
  2、安裝位置：為了保持機床的工作精度，安裝位置選擇沖擊、振動和溫度變化較小，便于零件的起重運輸和交通沒有妨礙的地方。此外，還應杜絕將銑床安裝在經常有灰塵和金屬屑直接飛入的地方。避免使導軌面很快磨損和研傷。工作臺兩端移動的極限尺寸可參考地基圖。地基圖上電氣柜的安裝位置僅供參考，用戶布置時可按車間平面布置的具體情況決定(但應考慮電纜線長度)。
  二、精密龍門銑床工件坐標介紹
  龍門銑床極坐標原點指定方式有兩種，一種是以工件坐標系的零點作為極坐標原點；另一種是以刀具當前的位置作為極坐標系原點。
  當以龍門銑床工件坐系零點作為極坐標系原點時，用值編程方式來指定。如加工中心程序“G90  G17  G16；”，龍門銑床極坐標半徑值是指終點坐標到編程原點的距離；龍門銑床角度值是指終點坐標與編程原點的連線與X軸的夾角。
  龍門銑床當以刀具當前位置作為極坐標系原點時，用增量值編程方式來指定。如程序“G91  G17G16；”，龍門銑床坐標半徑值是指終點到刀具當前位置的距離；角度值是指前一坐標原點與當前極坐標系原點的連線與當前軌跡的夾角。龍門銑床在4點處進行C91方式極坐標編程，龍門銑床則A點為當前極坐標系的原點，而加工中心前一坐標系的原點為龍門銑床編程原點(O點)，則數控機床半徑為當前編程原點到軌跡終點的距離；角度為前一坐標原點與當前極坐標系原點的連線與當前軌跡的夾角。BC段編程時，龍門銑床月點為當前極坐標系原點，角度與半徑的確定與AB段類似。
  以上就是關于精密龍門銑床的安裝方式以及工件坐標的相關介紹，如果大家在使用過程中有任何問題，歡迎來電咨詢！
